Vzdělávací komplex Univerzita Tomáše Bati

Tzv. „Vzdělávací komplex“ bude sloužit především pro fakultu humanitních studií. Bude se jednat u budovu U18, jejíž design navrhla opět slavná architektka Eva Jiřičná.

• Programování PLC pro MaR (měření  a regulace)
  • o regulaci klimatické pohody se bude starat celkem 20 VZT zařízení
  • pro rekuperaci jsou použity tzv. rotační rekuperátory
• Řídicí systém
  • 8 x PLC SAIA PLC2.M5540
  • 1 x  HMI PCD7.D470WTPF
    • protože je použit pouze jeden operátorský panel, bude zde probíhat vysoké  množství tzv. meziprocesorové komunikace
  • Vývojové prostředí: PG5 2.1.430
  • přes cca 1000 hardwarových datových bodů
• Dispečink
  • SCADA Promotic
• Řízení klimatizací
  • 132 x IRC SIEMENS DXR2.E10
  • komunikace s řídicím systémem pomocí protokolu BACnet/IP
  • pro zpřístupnění komunikace BACnet/IP je u PLC  SAIA použit tzv. Memory Card PCD7.R562, která hlavní firmware PLC doplňuje o firmware s protokolem BACnet/IP a zároveň obsahuje souborový systém o kapacitě 128Mb, například pro uložení obsahu webový stránek interního web serveru.
• Vzdálený odečet stavů vodoměrů
  • Komunikace
    • pomocí protokolu M-Bus
  • Adaptéry M-Bus
    • Na straně Vodoměrů ENBRA
      • APATOR AT-MBUS-01
    • Na straně PLC SAIA PCD2.M5540
      • modul PCD2.F2720
        • až pro 60 M-Bus zařízení

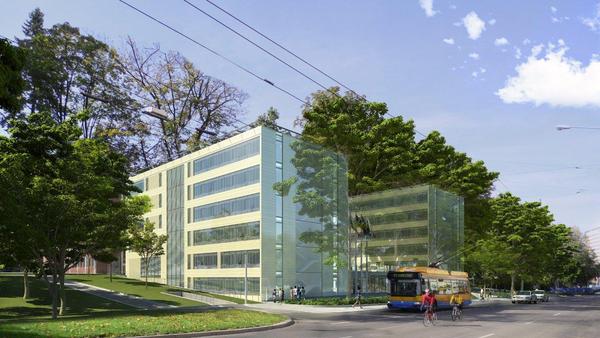

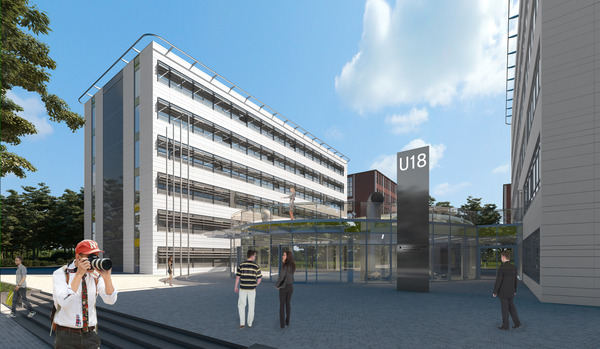

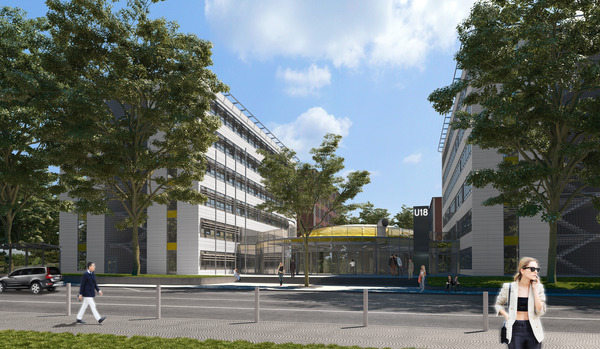

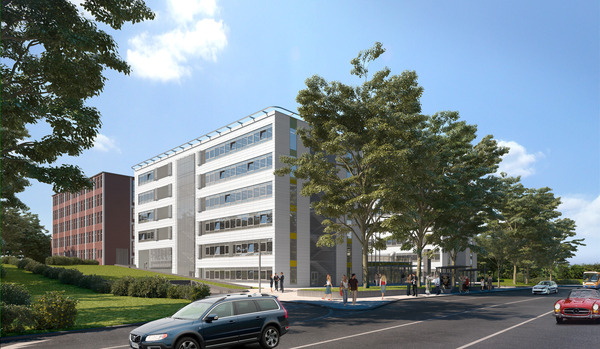

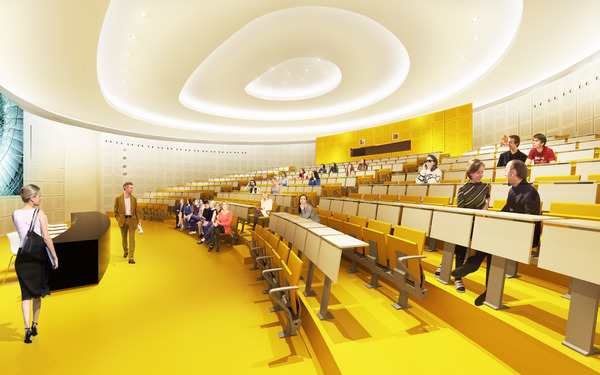

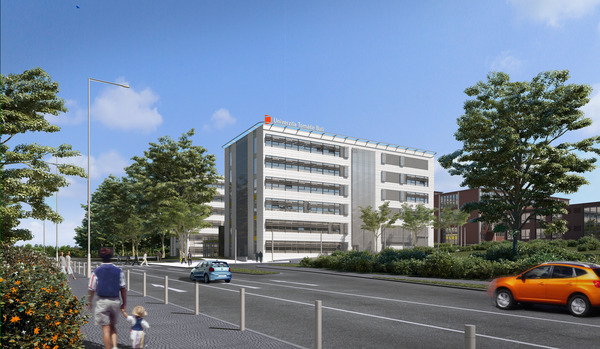

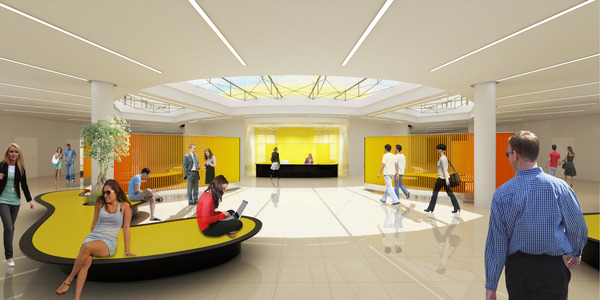

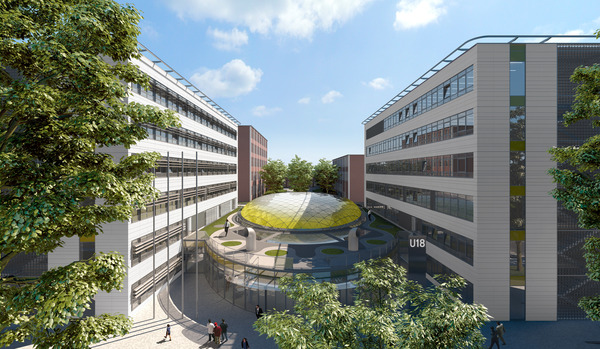

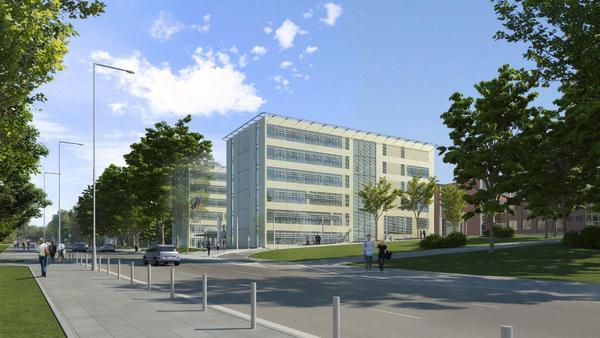

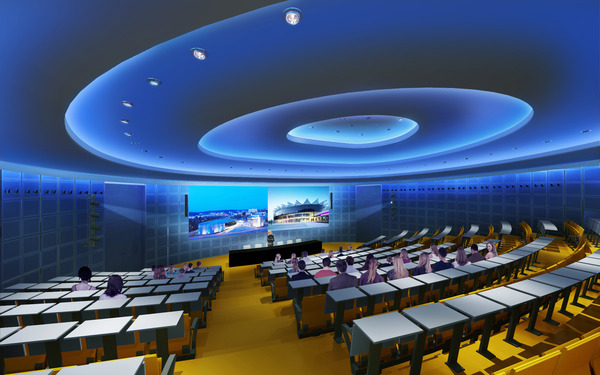

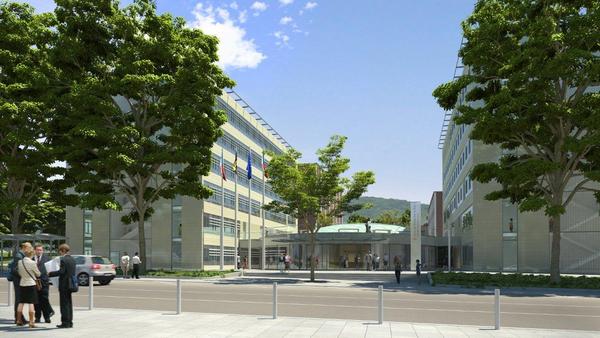

• Odkaz na vizualizace exteriéru a interiéru budovy: http://www.utb.cz/album/vzdelavaci-komplex-utb
